日韩精品小视频,国产一区二区三区视频在线观看,精品一区二区三区在线播放,欧美日韩国产高清,一区二区视频在线观看,欧美一区二区三区视频在线观看,日韩一页

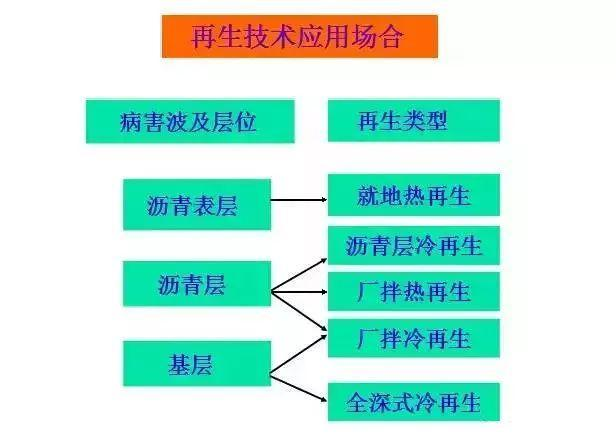

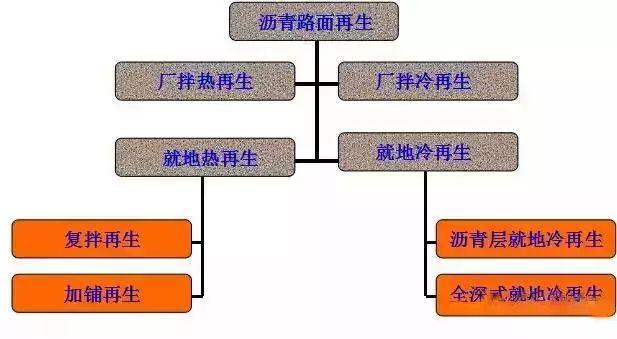

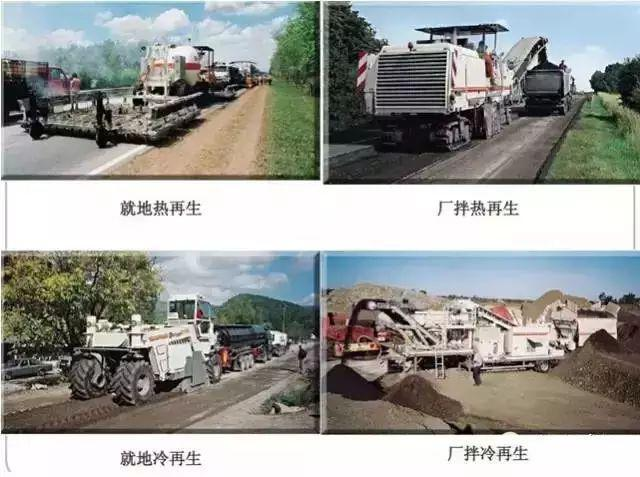

瀝青混凝土路面再生技術(shù)是將需要翻修或者廢棄的舊瀝青混凝土路面，經(jīng)過翻挖、回收、破碎、篩分，再添加適量的新骨料、新瀝青，重新拌合成為具有良好路用性能的再生瀝青混合料，用于鋪筑路面面層或基層的整套工藝技術(shù)。瀝青混凝土路面再生利用，能夠節(jié)約大量的瀝青和砂石材料，節(jié)省工程投資。同時，有利于處理廢料，節(jié)約能源，保 護環(huán)境，因而具有顯著的經(jīng)濟效益和社會效益。小編這就來帶大家看看瀝青混凝土路面的四種再生技術(shù)。

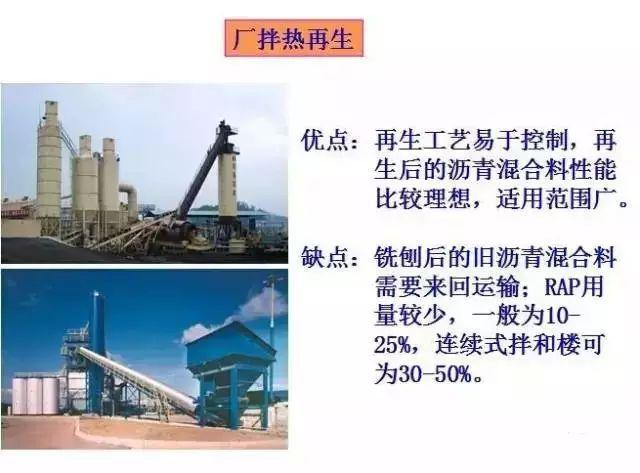

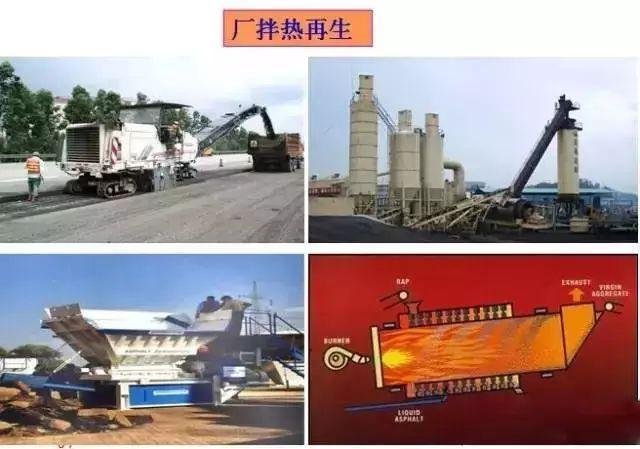

1 、廠拌熱再生

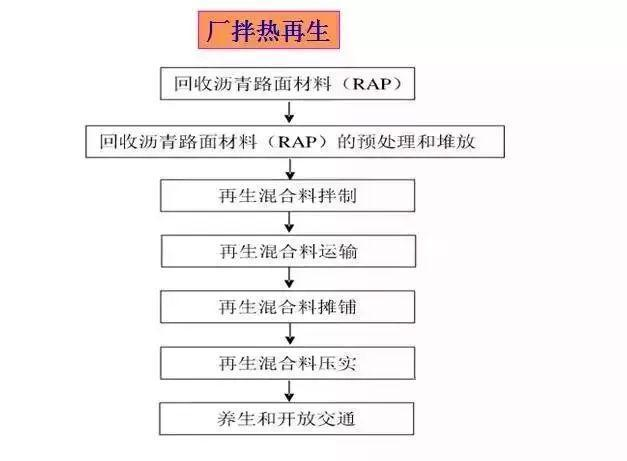

瀝青路面廠拌熱再生，即將回收的瀝青路面材料運至瀝青拌和廠，經(jīng)破碎、篩分，以一定的比例與新集料、新瀝青、再生劑等拌制成熱拌再生混合料鋪筑路面的技術(shù)。

適用于各等級公路回收瀝青路面材料進行熱拌再生利用，再生的瀝青混合料可用于各等級公路的瀝青面層及柔性基層。美國FHWA調(diào)查得出：利用舊普通瀝青混合料進行適合的廠拌熱再生，其再生瀝青混合料路面的路況條件、病害特征、結(jié)構(gòu)承載能力等指標，相當(dāng)于或高于同等條件下普通熱拌瀝青混合料路面。

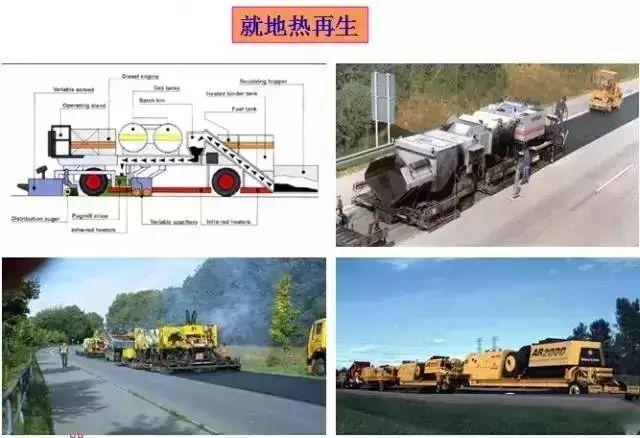

2 、就地?zé)嵩偕?/p>

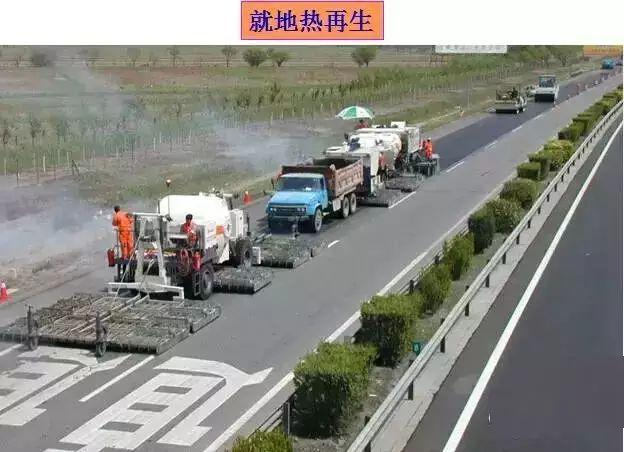

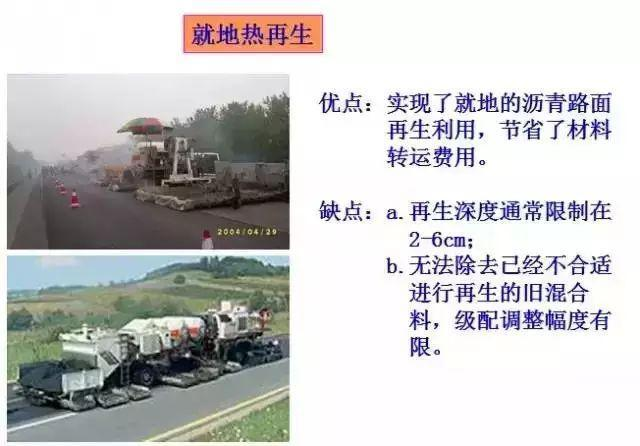

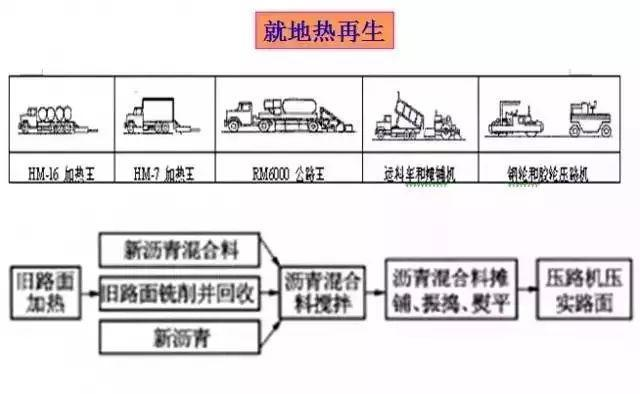

瀝青路面就地?zé)嵩偕床捎脤Ｓ玫木偷責(zé)嵩偕O(shè)備，對瀝青路面進行加熱、銑刨，就地摻入一定數(shù)量的新瀝青、新瀝青混合料、再生劑等，經(jīng)熱態(tài)拌和、攤鋪、碾壓等工序，一次性對表面一定深度范圍內(nèi)的舊瀝青混凝土路面再生的技術(shù)。

適用于僅存在淺層輕微病害的高速公路及一、二級公路瀝青路面表面層的就地再生利用，比如：路面松散、泛油、磨光等非結(jié)構(gòu)性損壞。再生層可用作上面層或中面層，處理路面厚度一般2cm-5cm。

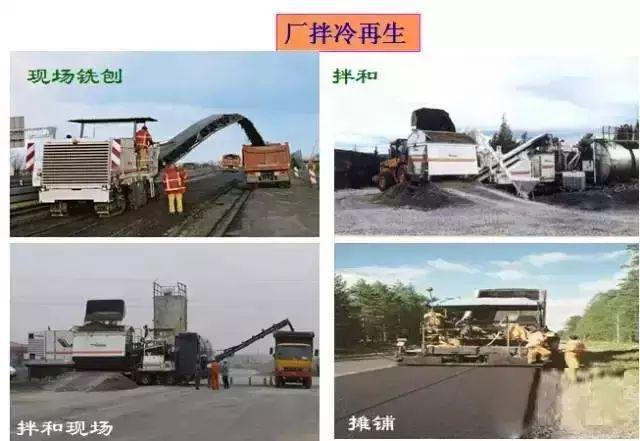

3 、廠拌冷再生

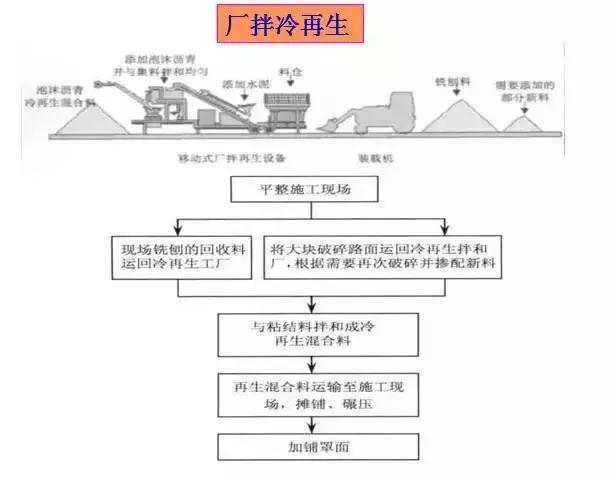

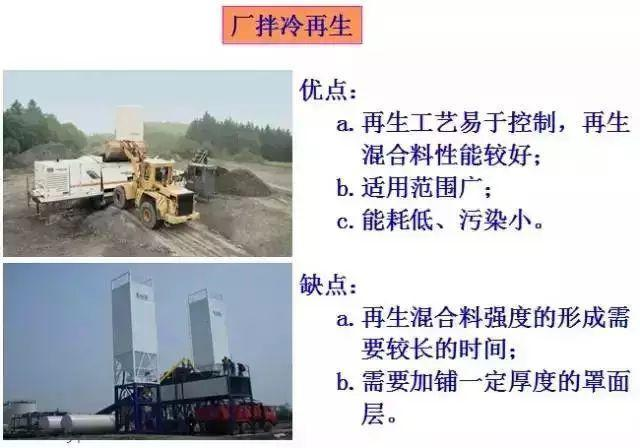

瀝青路面廠拌冷再生，即將回收的瀝青路面材料運至瀝青拌和廠，經(jīng)破碎、篩分，以一定的比例與新集料、瀝青類再生結(jié)合料、水泥、石灰、水進行常溫拌和，常溫鋪筑成路面結(jié)構(gòu)層的瀝青路面再生技術(shù)。

回收及處理后的再生的瀝青混合料，可用于高速公路和一、二級公路瀝青路面的下面層及基層、底基層，當(dāng)用于三、四級公路的上面層時，應(yīng)采用稀漿封層或微表處。再生混合料的壓實厚度不大于16cm，不小于6cm。

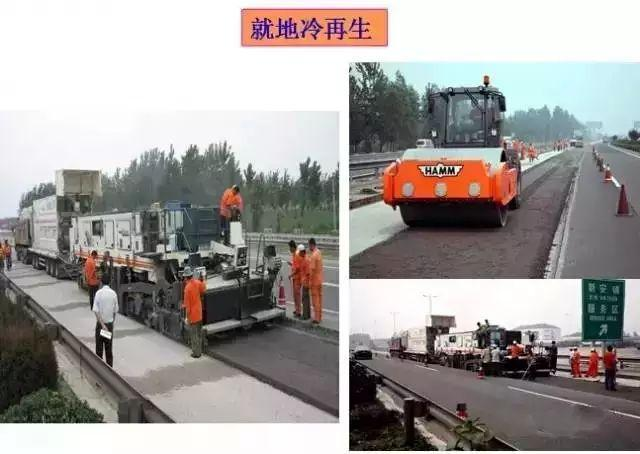

4 、就地冷再生

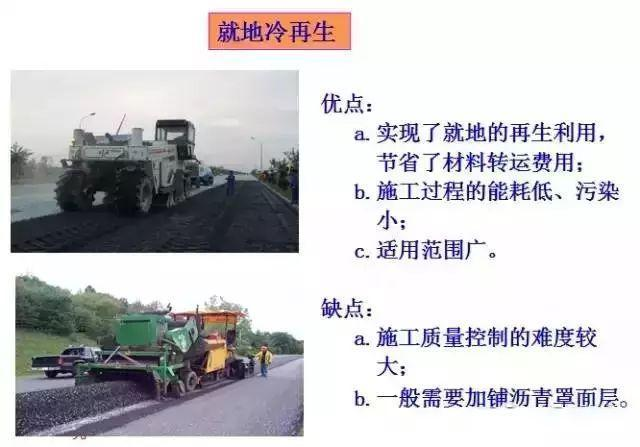

瀝青路面就地冷再生，即采用專用的就地冷再生設(shè)備，對瀝青路面進行現(xiàn)場冷銑刨，經(jīng)破碎、篩分，以一定的比例與新集料、再生結(jié)合料、活性填料(水泥、石灰等)、水進行常溫拌和、攤鋪、碾壓等工序，一次性實現(xiàn)舊瀝青路面的再生技術(shù)。

回收及處理后的再生的瀝青混合料，可用于一、二級公路瀝青路面的下面層及基層，對三級公路可用于面層、基層。

冷再生處理面層厚度7.5cm-10cm，再生深度可達到路面結(jié)構(gòu)產(chǎn)生破壞的地方。冷再生的瀝青混凝土路面不能直接作用車輛荷載，用于上面層時應(yīng)采用稀漿封層或微表處做磨耗層，避免水分蒸發(fā)。

冷再生也可以全深度再生，該工藝的再生深度通常為10cm-30,此方式可用于路面的結(jié)構(gòu)性損壞，比如波浪、車轍、泛漿、推擠等病害。
